도기 세면기, 변기의 역사와 특성, 분류

안녕하세요 알쓸지 입니다.

오늘은 우리가 욕실에 사용하는 세면기, 양변기 같은 도기의 역사와 특성에 대해 알려드리려고 합니다.



알아도 그만 몰라도 그만인 내용이지만 궁금하신 분들은 한 번씩 읽어 보시면 좋을 것 같습니다.



#위생도기 정의 및 역사

위생기구는 물, 기타 액체 또는 씻어야 오물을 모아 배수관을 통하여 없애주는 기구로서, 이들 위생기구 중

도기로써 제작된 양변기, 세면 기, 소변기 등의 총칭을 위생도기라고 칭한다.



위생도기 산업은 대표적인 노동집약적 산업으로서 제조공정이 복잡하고, 관련 전문기술자 양성에 많은 시간이

 필요하며, 시멘트와 콘크리트 등 주요 건설자재와 마찬가지로 건설경기에 매우 민감한 특징을 가지고 있다.



변기가 만들어지기 시작한 것은 지금으로부터 4,000~5,000년 전이며, 최고로 발달된 것은 로마시대

(BC 500~AD500)이다. 그 당시에 수세식이라는 것은 현재의 수세식과 같이 완전한 급 배수 기구에 의한 것이

아닌 단순히 물로써 오물을 흘려보내는 방식이었다.



현재와 같은 수세식으로 발달한 것은 17세기 이후이다. 처음에는 바닥에 납으로 만든 관을 넓게 펴서 이를

통해 씻어 내리고 남은 물을 양동이로 씻어내는 간단한 것이었다. 그러나 이 방식은 불편하므로 변기 밑의

받침을 열었다 닫았다 하면서 배수시키거나 물을 모으는 밸브 식, 막대기 끝에 마개를 달아 배수구를 열거나

닫는 막 대기 마개 식으로 발전하여 왔다. 그러나 이것은 기계조작에 따른 고장이 많고 위생적으로도 좋지

않기 때문에 개량하여 1875년 영국에서 현재 변기와 같이 트랩을 연결하여 기계조작이 필요 없는 것이

만들어졌다.(이후 미국에서 1884년 이것을 한데 묶어 만드는 것 이 가능하게 되었다.)



1882년에 미국에서 싸이폰 식 변기의 원형이 만들어지고, 1883년 싸이폰싸이폰 제트식 변기의 원형이 고안된 후

눈부신 발전을 거듭하여 현 재에 이르렀다.



우리나라에서는 1968년 계림요업에서 변기를 만들기 시작했지만 비 수세식이 주종을 이루었으며, 수세식

변기를 만드는 것이 어려웠기 때문에 수세변기를 설치해야 할 장소에는 일본이나 미국에서 수입하여

사용하였다. 그 후 우리나라도 독일이나 일본으로부터 제조 기술을 들여와 비약적 발전을 하였다.



- 위생기구의 조건 : 낮은 흡수성, 내 마성 , 내부식성.



#위생도기의 분류

-사용상의 분류

◦ 양변기 (water closet W.C) : 세정에 의해 오물을 처리하기 위하여 사용되는 제품

◦ 비데 (bidet) : 사람 몸을 세정하는 데 사용되는 제품, 국부 세척기

◦ 세면기 (basin) : 손이나 얼굴 등을 씻는 데 사용되는 제품

◦ 물탱크 (cistern) : 주로 양변기의 세정에 필요한 물을 담아 두는 데 사용되는 제품

◦ 세면기 받침대 (pedestal) : 세면기를 지지하는 데 사용되는 제품

◦ 샤워 상판(shower tray) : 샤워 헤드로부터 물을 모으고 샤워 후의 물을 운반에 흘러나가게 하는 제품

◦ 수채 (sink) : 접시 등 주로 부엌의 세간을 제척 하는 데 사용되는 제품

◦ 소변기 (urinal) : 벽에 부착하거나 바닥에 세워서 소변을 배출 세정하기 위하여 사용되는 제품

◦ 세탁용 수채 (laundry sink) : 옷 등을 손세탁하기 위하여 사용되는 제품





-소지의 종류에 따른 분류

◦ 위생도기는 용화 소지(vitreous china), 경질 도기 (fine fire clay), 석기 (fire clay) 3가지 재질 중 한 가지로

  만들어지는 것이 일반적이다.

  - 용화 소지 용화 소지(vitreous china): 몸체를 형성하는 것은 점토, 백토, 석영, 장석의 혼합물로 되어 있다.

  - 경질 도기 (fine fire clay): 몸체를 형성하는 것은 소성된 점토 혹은 카오린 샤모트, 백토, 회 소지 점토,

    석영과 소결 물질 혼합물로 되어 있다.

  - 석기 (fire clay): 몸체는 소성된 점토, 내화 점토, 석영의 혼합물이다.

  - 위에 언급한 3종류의 소지 중 현재 국내에서는 주로 용화 소지(vitreous china)로 만들어지고 있다.

  - 그러나 샤워 트레이 같은 대 형 제품을 만들기 위하여서는 용화 소지는 많은 수축과 아울러 소성 시 소결 진행에

     좋지 않으므로, 중대한 불량요인이 되기 때문에 경질 도기(fine fire clay)나 석기(fire clay)와 같은 재질이

     주로 사용되어야 할 것이다.



-형태에 따른 분류

■ 양변기

◦ 수세 방식에 따른 대변기의 분류

   - 씻겨 나오는 변기 (wash out type)

   -싸이폰 식 변기 (siphonic wash down type)

   - 싸이폰 제트식 변기 (siphone jet type)

   - 브로우 아웃식 변기(blow out type)

   - 싸이폰싸이폰블텍스식 변기 (siphon voltex type)

◦ 급수방식에 따른 분류: 물탱크 급수방식, 플래시 밸브 급수방식

◦ 물탱크 위치에 따른 분류

   - 탱크 분리형 양변기

   - 탱크 일체형 양변기

◦ 배수구 위치에 따른 분류

   - 바닥 배수 양변기

   - 벽 배수 양변기

◦ 플래시 밸브용 양변기

-현재 시중에 물량이 6ℓ인 초절수식 변기가 판매되고 있다. 그러나 이들 제품은 배수로(트랩)를 좁혀 가능하게

  한 것이 많으므로 배수로로 막힘이 우려되고, 오수가 배수본관 또는 정화조까지 도달하기에 6ℓ의 물을 가지고

  충분한지 재검토가 필요하다.

- KS규격에서는 절수형 양변기 물의 량을 8~9ℓ이하로 규정하고 있으며, JIS규격에서도 이와 같이 규정하고 있다.



■ 세면기

◦ 일반 세면기 (normal basin): 벽 부착형 세면기

◦ 톱 카운터형 세면기 (counter top basin): 세면대 위에 설치되는 세면 기

◦ 언더 카운터형 세면기: 세면대 밑에 붙여 설치하는 세면기

◦ 링 부착형 세면기(basin with ring)

◦ 캐비닛에 얹어 설치하는 세면기 (basin for installing all variousbasin)

◦ 구석에 붙이는 세면기 (coner model basin)

◦ 콘솔 세면기:: 세면기의 보울(bowl)이 2개가 연합한 세면기





-세정 방식에 따른 양변기의 분류

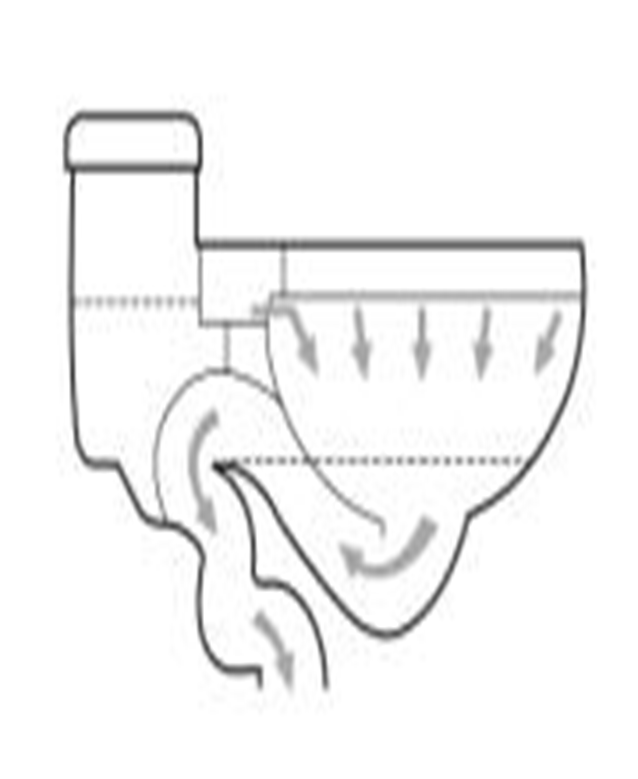

- VORTEX (볼텍스 ) 방식

물이 내릴 때 소음이 적음.

물이 흐르며 닦아 내리는 면적이 넓기 때문에

오물이 변기에 부착되는 현상이 거의 없음.

악취도 거의 없으나, 물의 사용량이

많은 것이 단점.

VORTEX(볼텍스)방식

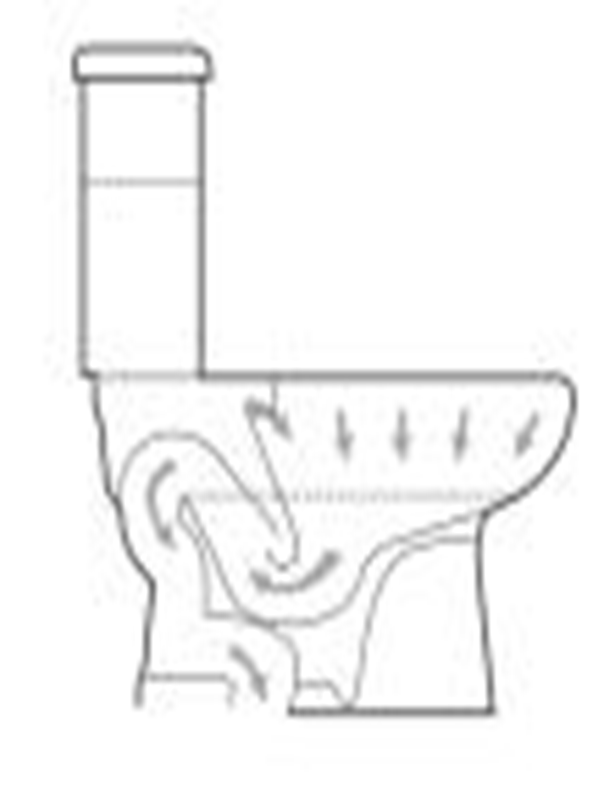

- SIPHON (사이폰 ) 방식

변기 상부의 배수로를 통해 공급되는 물이

강력한 사이폰(회오리) 작용을 일으켜

오물을 배출하는 방식

배출 능력이 우수하며, 유수 면이 넓어

오물 부착 방지 효과도 넓음.

사이폰방식

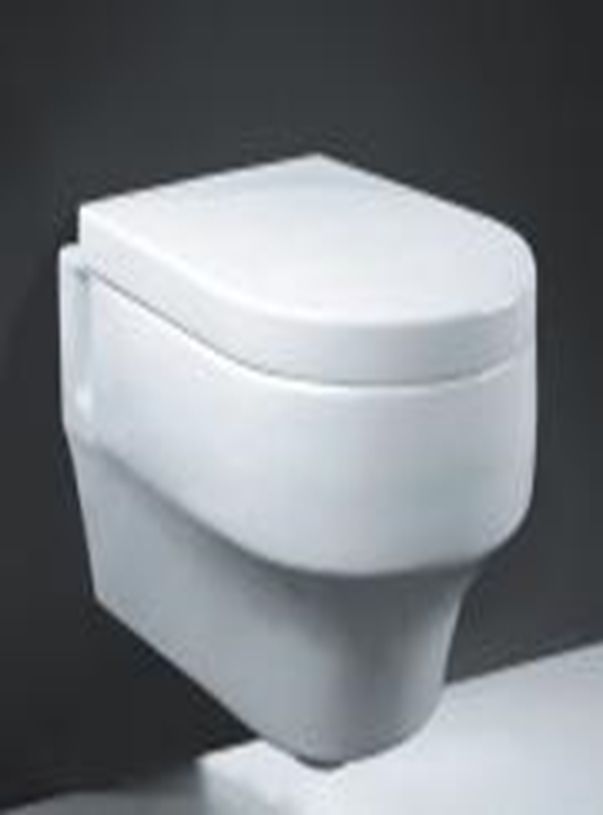

- WASH-DOWN(워시다운) 방식

물이 아래쪽으로 내려 누르는 힘,

즉 수압 만을 이용해 물을 밀어내는 방식

다른 방식에 비해서 세정력이 약하며,

주로 유럽에서 사용하는 방식.



워시다운방식
